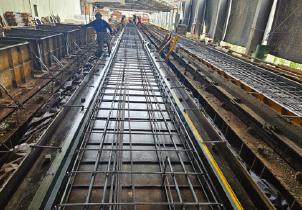

Step 1 [공장]철근 배근 및 거푸집 설치 -

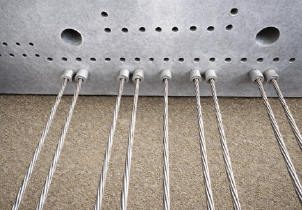

Step 2 [공장]강연선 긴장 -
Step 3 [공장]콘크리트 타설 -
Step 4 [공장]긴장력 제거로 제작완료 -
Step 5 [현장]현장운반 -
Step 6 [현장]풍도슬래브 인양 -

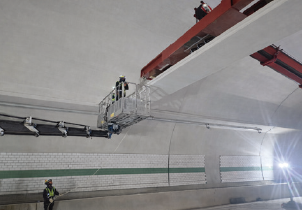

Step 7 [현장]풍도슬래브 설치 -

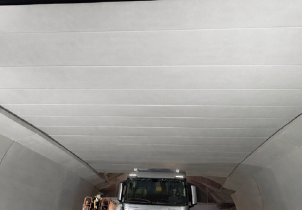

Step 8 [현장]풍도슬래브 설치완료

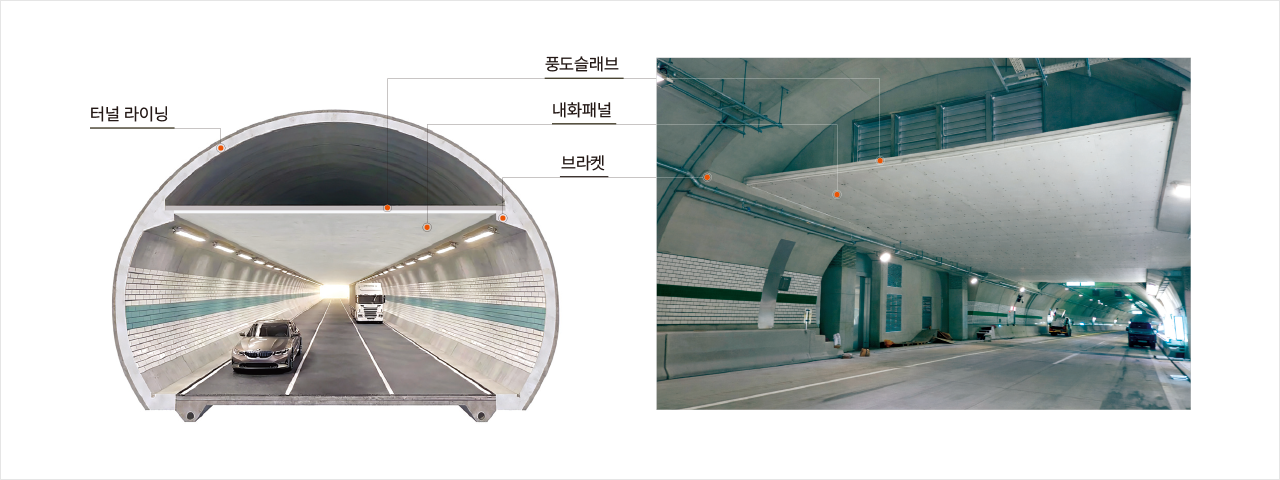

풍도슬래브
(Ventilation Duct Precast Slab)풍도슬래브
터널 등 지하구조물 내에서 공기통로(풍도) 형성을 목적으로 하며 화재 발생 시에는 연기를 빠르게 제거해 이용자의 대피를 원활토록 하는 환기용 공기통로를 형성하고 프리텐션 방식으로 공장에서 제작해 현장에서 터널 내부 상부에 연속으로 설치하는 장경간 PSC 슬래브
특·장점
- 프리텐션 방식으로 제작된 PSC 슬래브로서 장경간 적용 가능
- 롱라인 제작대에서 다수 부재를 동시에 제작해 급속 시공 가능
- 자체 보유공장에서 제작해 현장 여건에 맞춰 빠른 대응 가능
- 부재 단부의 강연선에 비부착구간 형성으로 구조 안전성 유리
- 사용하중하에서 균열발생 없어 내구성 및 유지관리에 유리
- 공장 대량생산으로 경제성 우수 및 균일한 품질의 제품 생산 가능
- [공장생산] 거푸집조립
- 강연선 긴장

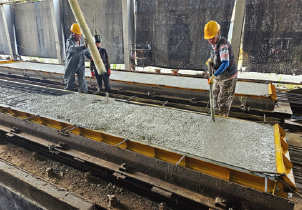

- 콘크리트 타설
- 긴장력 제거

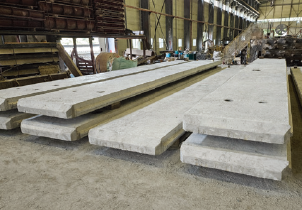

- 풍도슬래브 제작

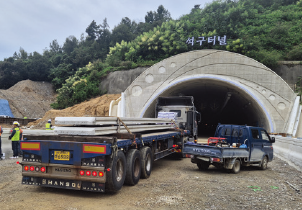

- 현장운반
- [현장시공] 풍도슬래브 설치
풍도슬래브 시공순서
풍도슬래브 성능검증시험(L=16.0m)
성능검증시험

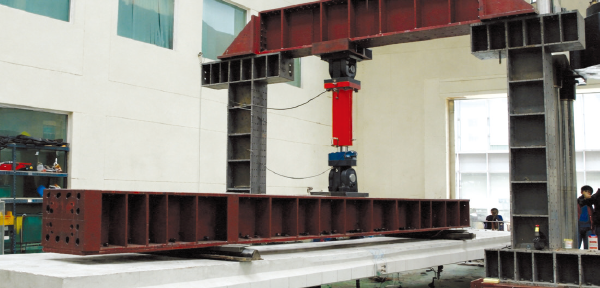

정적재하시험 전경

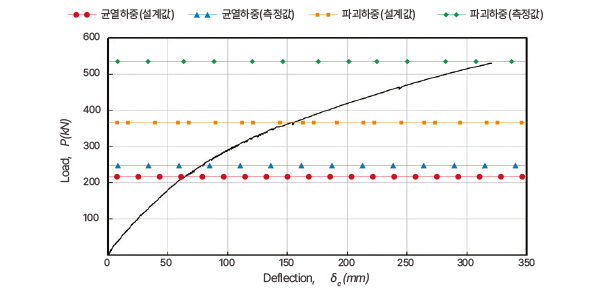

정적재하시험 결과
설계값보다 높은하중에서 균열 및 파괴발생으로 구조안전성 검증
풍도슬래브 표준형고
| 지간 | 8m | 10m | 12m | 14m | 16m | 18m | 20m |
|---|---|---|---|---|---|---|---|
| 두께 | 150mm | 180mm | 210mm | 250mm | 300mm | 340mm | 390mm |
강재 거더 및 강재 프레임

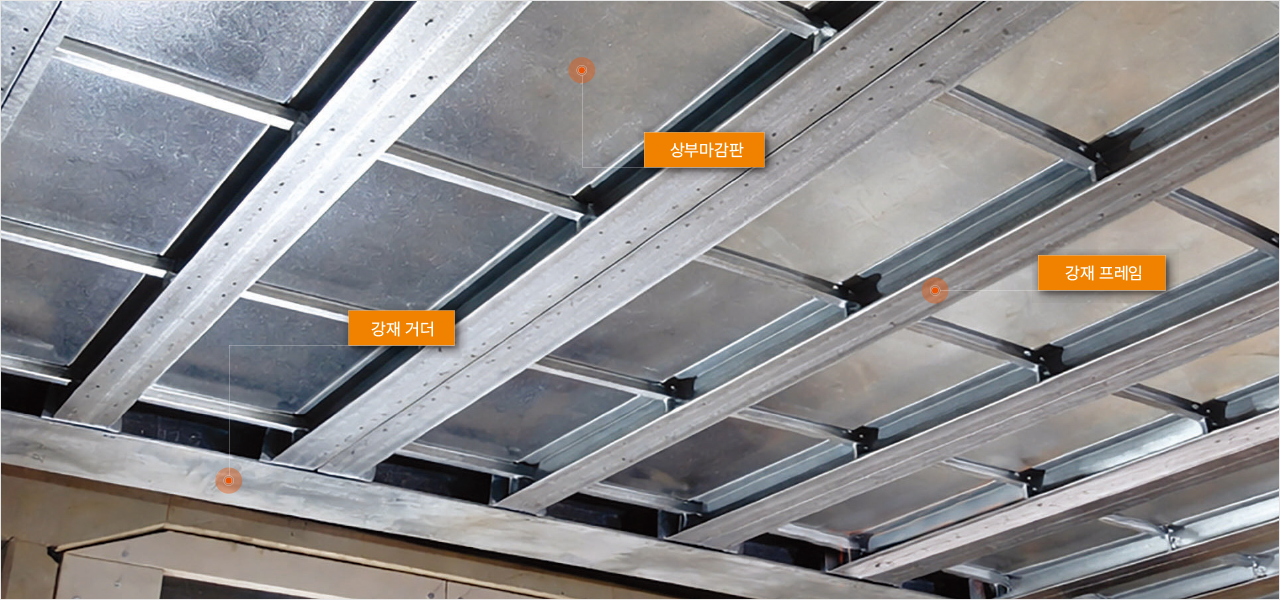

풍도슬래브가 설치될 양단부에 브라켓이 미설치되어 풍도슬래브가 적용되기 어려운 구간인 터널 본선과 대피로 연결부에 풍도슬래브를 대체하며 상면에 상부마감판을 설치해 환기용 공기통로를 형성하도록 한 강재 프레임 및 이를 설치하기 위한 브라켓 역할을 하는 강재 거더
특·장점
- 브라켓 미설치구간에 환기용 공기통로 설치를 위한 강재구조물
- 장경간 적용 시에도 강재 프레임의 중량이 작아 현장적용성 유리
- 설계부서와 현장대응팀을 보유해 현장여건 변경 시 신속한 대응 가능
- 자체 보유공장에서 강재 프레임과 거더를 제작해 급속 시공 가능
- 용융아연도금을 통한 강재 구조물의 부식 방지로 유지관리성 확보
- 내화패널을 부착하여 화재시 방재기능인 공기통로 확보로 제연 수행가능

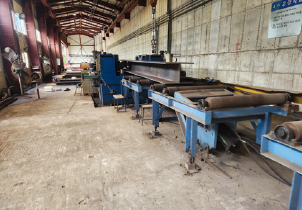

- [공장생산] 강재 거더 제작
- 콘크리트 타설
- 현장 운반
- [현장시공] 강재 거더 설치

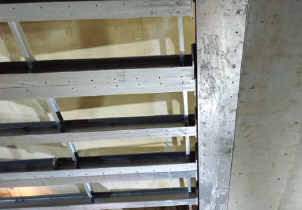

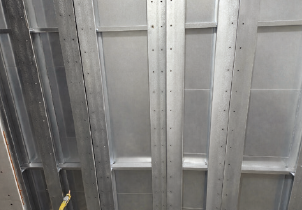

- 강재 프레임 설치
- 상부마감판 설치
강재 거더 및 강재 프레임 시공순서
-

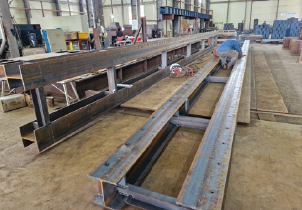

Step 1 [공장]강재 거더 제작 -
Step 2 [공장]강재 프레임 제작 -
Step 3 [현장]강재거더 및 강재프레임 설치 -
Step 4 [현장]상부 마감판 설치로 시공완료
